Beskrivelse

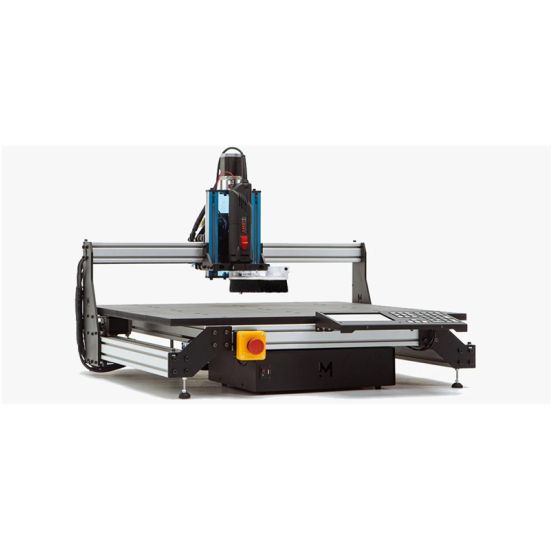

Dette sæt indeholder alt, hvad du behøver for at opsætte din nye Evo-fræsemaskine og begynde at bearbejde, så snart du har samlet den. Sættet indeholder alle de vigtigste komponenter til vellykket brug første gang.
Inkluderet
- Et sæt til en Evo CNC-maskine udstyret med en 1400 W AMB (FME-P 1400 W DI) softwarestyret spindel
- Et sort MDF spoilerboard-sæt
- En transparent PMMA støvsko
- Et startsæt til endefræsning
- Et interface-display med berøringsskærm og tastatur
Ikke inkluderet
- Et komplet støvopsamlingssæt, inklusive en værkstedsstøvsuger
- Et sikkerhedsskab
Ydeevne |
|
|---|---|
| Positioneringsnøjagtighed | 0,1 mm |
| Maks. bevægelseshastighed | 20.000 mm/min |
| Typiske skæreparametre | I blødt træ med en 6 mm 3-skærs hårdmetalfræser: Fremføring: 3000 mm/min Skæredybde: 3 mm Spindelhastighed: 17.000 omdr./min |
| Kompatibel spindel | AMB FME-P 1400W DI Hastighed fra 3000 til 25.000 omdr./min Computerstyret ER16 spændetænger |
| Strømforbrug | 1x 230VAC (maks. effekt: 200W uden spindel) |
Mekanik |
|
| Struktur | Stålplader (6 mm) Aluminiumsprofiler (30x60 mm & 60x60 mm) |
| Lineært styresystem | V-slot hjul |
| Drivsystem | X- og Y-akse: Stålforstærkede PU GT2 remme GT2 20T 6 mm remskiver Z-akse: T8 trapezgevindspindel Anti-backlash møtrik |
Elektronik |
|
| Motorer | Nema23, 3A (4 stk.) |
| Motordrivere | 24 VDC, 2,5 A Mikrostepping 1/32 |
| Indbygget computer | Raspberry Pi 4 – 2 GB RAM |
| Porte | 3 USB-porte 1 Ethernet-port 1 HDMI-port |
| Stikforbindelser | Motorer og sensorer – Neutrik XLR Indgange/Udgange – GX12 |
| Interfaceenhed | 7" TFT IPS kapacitiv touchskærm Specialudviklet Bluetooth-tastatur |
| Forbindelse | WiFi (2.4 GHz og 5.0 GHz IEEE 802.11ac) Bluetooth (5.0) Gigabit Ethernet |
| Grænseafbrydere | Højpræcisions mikroswitch (4 stk.) |
| Værktøjslængdesensor | Touch plate med krokodillenæb |
| Controller | PlanetCNC Mk3/4 |
Styringssoftware |
|
| PlanetCNC TNGv2 | Indbygget G-kode generator/editor Visualisering af værktøjsbaner Import af værktøjsbaner fra 2D-filer (dxf, png, ...) Avanceret bevægelsesinterpolation Simuleringstilstand Manuel dataindtastning (MDI) Automatisk homing og justering af portal Automatisk værktøjslængdemåling og probing Justering af feed & speed Tilpasningsvisning, scripts og M-koder |
| CAM-kompatibilitet | Kompatibel med al CAM-software på markedet (anbefaler Fusion 360) |
Sikkerhed |
|
| Spindel | DI-spindler stopper automatisk ved aktivering af nødstop eller når fræseprogrammet afsluttes. Dette minimerer tiden, hvor en skarp fræser roterer. DI-spindler er tilvalg. |
| Indkapsling | Indkapslingen skaber et sikkert miljø omkring CNC-maskinen, så intet kan komme ind under drift. Dørene overvåges, og åbning medfører automatisk nødstop af maskine og DI-spindel. Indkapslingen er tilvalg. |
Medfølgende tilbehør
Spindel AMB FME-P 1400W DI
Denne kraftfulde 1400W softwarestyrede AMB-spindel er den ideelle opgradering til vores Evo CNC-maskiner. Den anvender et ER16 spændetangssystem med balanceret spændemøtrik, som sikrer garanteret rundløbsnøjagtighed i konussen på < 0,01 mm.
Dust Shoe 43
Transparent støvskærm i plexiglas, der passer perfekt til alle vores CNC-maskiner. Den kan monteres meget nemt ved hjælp af to magneter og er kompatibel med 43 mm spindler, såsom de AMB-spindler vi leverer.
Spoilerboard Kit
Fastspænd dine emner nemt og arbejd under optimale forhold. Vores avancerede spoilerboard-kit indeholder alt, hvad du behøver for at opsætte et planfræset spoilboard med et gitter af gevindindsatser.
End Mills Starter Pack
Starterpakken indeholder 7 fræsere i høj kvalitet, så du kan komme i gang med at bearbejde forskellige materialer og former med det samme.
