Beskrivelse
Dette sæt indeholder alt, hvad du behøver for at opsætte din nye Pro-fræsemaskine og begynde at bearbejde, så snart du har samlet den. Sættet indeholder alle de vigtigste komponenter til vellykket førstegangsbrug.
Inkluderet

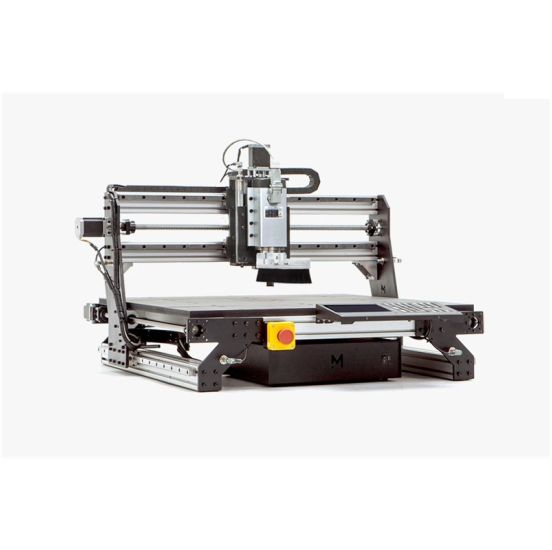

- En Pro CNC-maskine i sættet, udstyret med en 2,2 kW VFD-spindel
- Et sort MDF-spoilerbrætsæt
- En transparent PMMA-støvsko
- Et startsæt til endefræsning
- Et interface-display med berøringsskærm og tastatur
Ikke inkluderet
- Et komplet støvopsamlingssæt, inklusive en værkstedsstøvsuger
- Et sikkerhedsskab
Ydeevne
| Positioneringsnøjagtighed | ± 50 µm / 300 mm |
|---|---|
| Maks. kørehastighed | 10.000 mm/min |
| Skærenøjagtighed | 0,1 mm (afhænger i høj grad af værktøj og skæreparametre valgt af operatøren) |
| Typiske skæreparametre |
I blødt træ med 6 mm 3-skærs hårdmetalfræser: Fremføring: 5.000 mm/min Skæredybde: 4 mm Spindelhastighed: 18.000 rpm |
| Kompatibel spindel |
VFD 2,2 kW luftkølet Hastighed fra 5.000 til 24.000 rpm Computerstyret ER20-spændetænger |
| Strømforbrug | 1x 230VAC (maks. effekt: 650W uden spindel) |
Mekanik
| Konstruktion |
Stålplader (8 mm) Aluminiumprofiler (30x60 mm & 60x60 mm) |
|---|---|
| Lineært føringssystem | Prismatisk skinne HGR20 |
| Drivsystem X- og Y-akse | Kuglespindler 16 mm ±50 µm / 300 mm (C7) |
| Drivsystem Z-akse | Kuglespindel 16 mm ±50 µm / 300 mm (C7) |
Elektronik
| Motorer | Nema23, 5 A, 2,2 Nm (4 stk.) |
|---|---|
| Motordrivere |
32-bit DSP 48 VDC 6,0 A Microstepping 1/32 Tomgangsstrømstyring Hastighedsudjævning (acceleration/deceleration) |
| Indbygget computer | Raspberry Pi 4 – 2 GB RAM |
| Porte |
3 USB-porte 1 Ethernet-port 1 HDMI-port |
| Stikforbindelser |
Motorer og sensorer – Neutrik XLR Input / Output – GX12 |
| Interfaceenhed |
7" TFT IPS kapacitiv touchscreen Specialdesignet Bluetooth-tastatur |
| Forbindelse |
WiFi (2,4 GHz og 5,0 GHz IEEE 802.11ac) Bluetooth 5.0 Gigabit Ethernet |
| Grænsekontakter | Induktive sensorer (6 stk.) |
| Værktøjslængdesensor | Touch plate med krokodillenæb |
| Controller | PlanetCNC Mk3/4 |
Styringssoftware
| PlanetCNC TNGv2 |
Indbygget G-kode generator/editor Visualisering af værktøjsbaner Import af værktøjsbaner fra 2D-filer (dxf, png m.fl.) Avanceret bevægelsesinterpolation Simuleringstilstand Manuel dataindtastning (MDI) Automatisk homing og justering af gantry Automatisk måling af værktøjslængde og probing Feed & speed override Tilpasningsvisning, scripts og M-koder |
|---|---|
| CAM-kompatibilitet | Kompatibel med alle CAM-programmer på markedet (Fusion 360 anbefales) |
Sikkerhed
| Spindel |
Styrede spindler stopper automatisk, når nødstop aktiveres, eller når et fræseprogram afsluttes. Dette minimerer den tid, hvor en skarp fræser roterer. Funktionen er inkluderet i begge de spindler, der tilbydes til Pro. |
|---|---|
| Indkapsling |
Indkapslingen skaber et sikkert miljø omkring CNC-maskinen, så intet kan trænge ind under drift. Dørene overvåges, og åbning vil automatisk aktivere nødstop på maskinen og DI-spindlen. Indkapslingen er et tilkøbsprodukt. |
Medfølgende tilbehør
Spindel 2,2 kW VFD
Denne kraftige frekvensstyrede spindel er den ideelle opgradering til vores Pro CNC-maskiner. Den leveres med et komplet sæt bestående af 13 ER20-spændetænger, 2 skruenøgler, en plug-and-play styreenhed samt alle nødvendige kabler til strømforsyning.
Støvskærm (VFD-kompatibel)
Transparent støvskærm i plexiglas, der passer perfekt til alle vores CNC-maskiner. Den monteres nemt med to magneter og er kompatibel med 59 mm spindler, såsom den VFD-spindel vi tilbyder.
Spoilerboard-sæt
Fastspænd dine emner nemt og arbejd under optimale forhold. Vores avancerede spoilerboard-sæt indeholder alt, hvad du behøver for at opsætte et planfræset arbejdsbord med et gitter af gevindindsatser.
End Mills Starter Pack
Starterpakken indeholder 7 endefræsere i høj kvalitet, så du kan komme i gang med at bearbejde forskellige materialer og former med det samme.
