Beskrivelse
The Smart Pack provides the best possible conditions for getting started. Once your machine is assembled, you can start machining straight away, without having to worry about the table it's installed on or how to remove dust.
Inkluderet
- Et sæt til en Evo CNC-maskine udstyret med en 1400 W AMB (FME-P 1400 W DI) softwarestyret spindel
- Et sort MDF spoilerboard-sæt
- En transparent PMMA støvsko
- Et startsæt til endenfræser
- Et 13" udvideligt interface-display med berøringsskærm og tastatur
- Et støttebord
- Et støvopsamlingssæt (uden støvsuger)
Ikke inkluderet
- En spånstøvsuger
- Et sikkerhedskabinet (ikke kompatibelt med dette sæt)
Ydeevne
| Positioneringsnøjagtighed | 0,1 mm |
|---|---|
| Maks. kørehastighed | 20.000 mm/min |
| Typiske skæreparametre | I blødt træ med 6 mm 3-skærs hårdmetalfræser: Fremføring: 3000 mm/min Skæredybde: 3 mm Spindelhastighed: 17.000 rpm |
| Kompatibel spindel | AMB FME-P 1400W DI Hastighed fra 3.000 til 25.000 rpm Computerstyret ER16-spændetænger |
| Strømforbrug | 1x 230VAC (maks. effekt: 200W uden spindel) |
Mekanik
| Konstruktion | Stålplader (6 mm) Aluminiumprofiler (30x60 mm & 60x60 mm) |
|---|---|
| Lineært føringssystem | V-slot hjul |
| Drivsystem X- og Y-akse | Stålforstærkede PU GT2-remme GT2 20T 6 mm remskiver |
| Drivsystem Z-akse | T8 trapezgevindspindel Anti-backlash møtrik |
Elektronik
| Motorer | Nema23, 3A (4 stk.) |
|---|---|
| Motordrivere | 24 VDC, 2,5 A Microstepping 1/32 |
| Indbygget computer | Raspberry Pi 4 – 2 GB RAM |
| Porte | 3 USB-porte 1 Ethernet-port 1 HDMI-port |
| Stikforbindelser | Motorer og sensorer – Neutrik XLR Input / Output – GX12 |
| Interfaceenhed | 7" TFT IPS kapacitiv touchscreen Specialdesignet Bluetooth-tastatur |
| Forbindelse | WiFi (2,4 GHz og 5,0 GHz IEEE 802.11ac) Bluetooth 5.0 Gigabit Ethernet |
| Grænsekontakter | Højpræcisions mikrokontakt (4 stk.) |
| Værktøjslængdesensor | Touch plate med krokodillenæb |
| Controller | PlanetCNC Mk3/4 |
Styringssoftware
| PlanetCNC TNGv2 | Indbygget G-kode generator/editor Visualisering af værktøjsbaner Import af værktøjsbaner fra 2D-filer (dxf, png m.fl.) Avanceret bevægelsesinterpolation Simuleringstilstand Manuel dataindtastning (MDI) Automatisk homing og justering af gantry Automatisk måling af værktøjslængde og probing Feed & speed override Tilpasningsvisning, scripts og M-koder |
|---|---|
| CAM-kompatibilitet | Kompatibel med alle CAM-programmer på markedet (Fusion 360 anbefales) |
Sikkerhed
| Spindel | DI-spindler stopper automatisk, når nødstop aktiveres, eller når et fræseprogram afsluttes. Dette minimerer den tid, hvor en skarp fræser roterer. DI-spindler er tilkøbsprodukter. |
|---|---|
| Indkapsling | Indkapslingen skaber et sikkert miljø omkring CNC-maskinen, så intet kan trænge ind under drift. Dørene overvåges, og åbning vil automatisk aktivere nødstop på maskinen og DI-spindlen. Indkapslingen er et tilkøbsprodukt. |
Medfølgende tilbehør
Spindel AMB FME-P 1400W DI
Denne kraftige 1400W softwarestyrede AMB-spindel er den ideelle opgradering til vores Evo CNC-maskiner. Den anvender et ER16-spændetangsystem med balanceret spændemøtrik, som sikrer garanteret rundløbsnøjagtighed i konussen på < 0,01 mm.
Udvideligt touch-interface
Dette ergonomiske touchscreen-interface er det perfekte supplement til komfortabel og intuitiv maskinstyring.

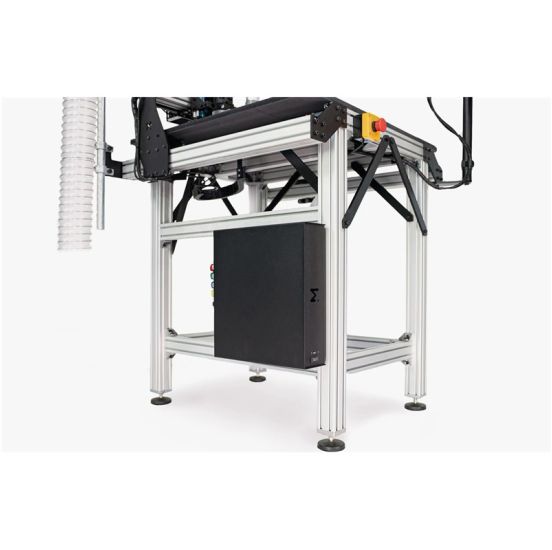

Understel / Supportbord
Gør din maskine til en fritstående installation med dette understel, som gør maskinen mere kompakt og stabil. Det optimerer samtidig kabel- og elektronikstyring for en mere ergonomisk arbejdsoplevelse.
Spoilerboard-sæt
Fastspænd dine emner nemt og arbejd under optimale forhold. Vores avancerede spoilerboard-sæt indeholder alt, hvad du behøver for at opsætte et planfræset arbejdsbord med et gitter af gevindindsatser.
Støvudsugningssæt Evo/Pro
Hvis du allerede ejer en CNC-fræser, ved du, hvor vigtig en effektiv udsugning er for at arbejde korrekt. Vi har designet dette selvstændige udsugningssæt, som kan monteres på maskinens konstruktion eller dit arbejdsbord.
Støvskærm 43
Transparent støvskærm i plexiglas, der passer perfekt til alle vores CNC-maskiner. Den monteres nemt med to magneter og er kompatibel med 43 mm spindler, såsom de AMB-spindler vi tilbyder.
End Mills Starter Pack
Starterpakken indeholder 7 endefræsere i høj kvalitet, så du kan komme i gang med at bearbejde forskellige materialer og former med det samme.
