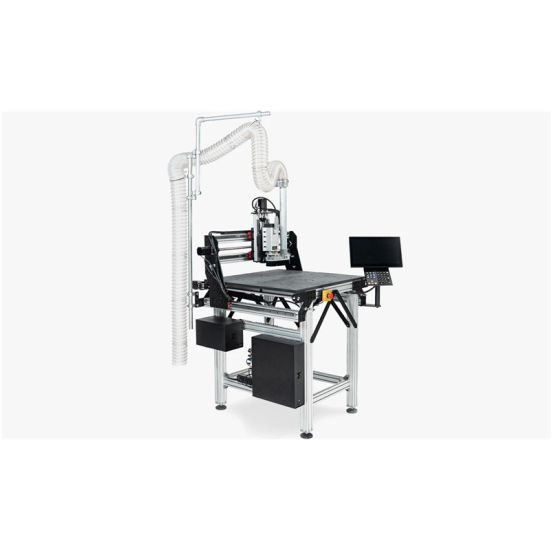

Beskrivelse
Smart Pack giver de bedst mulige betingelser for at komme i gang. Når din maskine er samlet, kan du begynde at bearbejde med det samme, uden at du behøver at bekymre dig om bordet, den er installeret på, eller hvordan du fjerner støv.
Inkluderet
- En Pro CNC-maskine i sættet, udstyret med en 2,2 kW VFD-spindel
- En High-Z-opgradering for at øge Z-aksens rækkevidde
- Et sort MDF-spoilerbrætsæt
- En transparent PMMA-støvsko
- Et startsæt til endefræser
- Et 13" udvideligt interface-display med berøringsskærm og tastatur
- Et støttebord
- Et støvopsamlingssæt (uden støvsuger)
Ikke inkluderet
- En spånstøvsuger
- Et sikkerhedskabinet (ikke kompatibelt med dette sæt)
Ydeevne
| Positioneringsnøjagtighed | ± 50 µm / 300 mm |
|---|---|
| Maks. kørehastighed | 10.000 mm/min |
| Skærenøjagtighed | 0,1 mm (afhænger i høj grad af værktøj og skæreparametre valgt af operatøren) |
| Typiske skæreparametre | I blødt træ med 6 mm 3-skærs hårdmetalfræser: Fremføring: 5000 mm/min Skæredybde: 4 mm Spindelhastighed: 18.000 rpm |
| Kompatibel spindel | VFD 2,2 kW luftkølet Hastighed fra 5.000 til 24.000 rpm Computerstyret ER20 spændetænger |
| Strømforbrug | 1x 230VAC (maks. effekt: 650W uden spindel) |
Mekanik
| Konstruktion | Stålplader (8 mm) Aluminiumprofiler (30x60 mm & 60x60 mm) |
|---|---|
| Lineært føringssystem | Prismatisk skinne HGR20 |
| Drivsystem X- og Y-akse | Kuglespindler 16 mm ±50 µm / 300 mm (C7) |
| Drivsystem Z-akse | Kuglespindel 16 mm ±50 µm / 300 mm (C7) |
Elektronik
| Motorer | Nema23, 5 A, 2,2 Nm (4 stk.) |
|---|---|
| Motordrivere | 32-bit DSP 48 VDC 6,0 A Microstepping 1/32 Tomgangsstrømstyring Hastighedsudjævningskoefficient (acceleration/deceleration) |
| Indbygget computer | Raspberry Pi 4 – 2 GB RAM |
| Porte | 3 USB-porte 1 Ethernet-port 1 HDMI-port |
| Stikforbindelser | Motorer og sensorer – Neutrik XLR Input / Output – GX12 |
| Interfaceenhed | 7" TFT IPS kapacitiv touchscreen Specialdesignet Bluetooth-tastatur |
| Forbindelse | WiFi (2,4 GHz og 5,0 GHz IEEE 802.11ac) Bluetooth 5.0 Gigabit Ethernet |
| Grænsekontakter | Induktive sensorer (6 stk.) |
| Værktøjslængdesensor | Touch plate med krokodillenæb |
| Controller | PlanetCNC Mk3/4 |
Styringssoftware
| PlanetCNC TNGv2 | Indbygget G-kode generator/editor Visualisering af værktøjsbaner Import af værktøjsbaner fra 2D-filer (dxf, png, m.fl.) Avanceret bevægelsesinterpolation Simuleringstilstand Manuel dataindtastning (MDI) Automatisk homing og justering af gantry Automatisk måling af værktøjslængde og probing Feed & speed override Tilpasningsvisning, scripts og M-koder |
|---|---|
| CAM-kompatibilitet | Kompatibel med alle CAM-programmer på markedet (Fusion 360 anbefales) |
Sikkerhed
| Spindel | Styrede spindler stopper automatisk ved aktivering af nødstop eller når fræseprogrammet er afsluttet. Dette minimerer den tid, hvor en skarp fræser roterer. Funktionen er inkluderet i begge de spindler, der tilbydes til Pro-modellen. |
|---|---|
| Indkapsling | Indkapslingen skaber et sikkert miljø omkring CNC-maskinen, så intet kan trænge ind under drift. Dørene overvåges, og åbning vil automatisk aktivere nødstop på maskinen og DI-spindlen. Indkapslingen er et tilkøbsprodukt. |
Medfølgende tilbehør
Spindel 2,2 kW VFD
Denne kraftige frekvensstyrede spindel er den ideelle opgradering til vores Pro CNC-maskiner. Den leveres med et komplet sæt bestående af 13 ER20-spændetænger, 2 skruenøgler, en plug-and-play styreenhed samt alle nødvendige kabler til strømforsyning.
High Z
En højere konstruktion, der øger vandringen på din Z-akse og giver mulighed for bearbejdning af højere emner.
Udvideligt touch-interface
Dette ergonomiske touchscreen-interface er det perfekte supplement til komfortabel og intuitiv styring af maskinen.
Understel / Supportbord
Gør din maskine til en fritstående installation med dette understel, som gør maskinen mere kompakt og stabil. Det optimerer samtidig kabel- og elektronikstyring for en mere ergonomisk arbejdsoplevelse.
Spoilerboard-sæt
Fastspænd dine emner nemt og arbejd under optimale forhold. Vores avancerede spoilerboard-sæt indeholder alt, hvad du behøver for at opsætte et planfræset arbejdsbord med et gitter af gevindindsatser.
Støvudsugningssæt Evo/Pro
Hvis du allerede ejer en CNC-fræser, ved du, hvor vigtig en effektiv udsugning er. Vi har designet dette selvstændige udsugningssæt, som kan monteres på maskinens konstruktion eller dit arbejdsbord.
Støvskærm (VFD-kompatibel)
Transparent støvskærm i plexiglas, der passer perfekt til alle vores CNC-maskiner. Den monteres nemt med to magneter og er kompatibel med 59 mm spindler, såsom den VFD-spindel vi tilbyder.
End Mills Starter Pack
Starterpakken indeholder 7 endefræsere i høj kvalitet, så du kan komme i gang med at bearbejde forskellige materialer og former med det samme.
