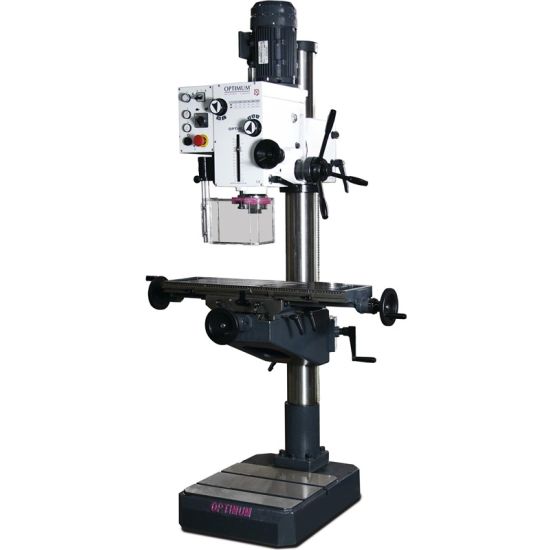

• Tung, massiv støbt udgave
• Jævn gang takket være slebne tandhjul, der kører i et oliebad
• Stort hastighedsområde fra 95 - 3.200 min-1
• Industriel elmotor i to trin af høj kvalitet
• Stort dimensioneret, massivt krydsbord, præcist overfladebearbejdet, justerbar via 3 håndhjul, med integreret længdemålsskala
• Justerbare endestop på krydsbord
• Højden på gearhoved og bord kan justeres
• Bordføringer kan justeres præcist via justerbare kilelister
• Massiv, præcist overfladebehandlet bundplade; Kan bruges som arbejdsflade til særligt høje emner ved at dreje krydsbordet væk
• Højre/venstre rotation
• Boredybdestop
• Gevindskærefunktion

Generelle funktioner
Indtræksstang M 16

Mål og vægt
Søjlediameter 115 mm
Længde (produkt) ca. 1060 mm
Bredde/dybde (produkt) ca. 745 mm
Højde (produkt) ca. 2090 mm
Nettovægt ca. 370 kg

Boreydelse
Boreydelse stål (S235JR) 32 mm
Kontinuerlig boreydelse stål (S235JR) 25 mm
Gevindskærestål (S235JR) M 16
Maks. akselfræserstørrelse 25 mm
Maks. Sensorhovedstørrelse 76 mm

Borebord
Arbejdsfladelængde på borebord 730 mm
Arbejdsfladebredde på borebord 210 mm
T-not størrelse på borebord 14 mm
Antal T-noter på borebord 3
Afstand mellem T-noter på borebord 63 mm
Bæreevne på borebord 50 kg
Maks. afstand spindel - borebord 600 mm

Hastighedsområde
Hastighedsområde 95 3200 min¯¹
Antal gear 2 x 6 Trin

Elektriske data
Drivmotorens effekt 1,1 / 1,5 kW
Forsyningsspænding 400 V
Netfrekvens 50 Hz

Maskinbase
Maks. Afstand spindel - maskinbase 1180 mm
Maskinbase arbejdsområde længde 495 mm
Maskinbase arbejdsområde bredde 375 mm
Maskinbase T-rille størrelse 14 mm
Maskinbase T-rille nummer 2
Maskinbase T-rille afstand 230 mm

Spindel
Fingerhulsslag 120 mm
Fingerhulsdiameter 75 mm
Spindelpatron MK 4
Reach 280 mm
Borehoved rotation 360°
Borehoved vinkel 45°
Fingerhuls fremføring Manuel borehoved højdejustering 260 mm

Tag
Tag X-akse manuel 480 mm
Tag Y-akse manuel 180 mm
Tag Z-akse manuel 560 mm
