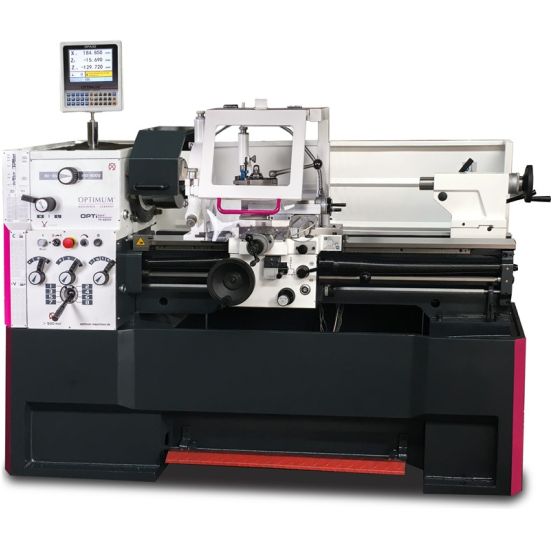

Fjernlager
- Hærdet og slebet Z-akseføring
- Garanteret koncentricitet af spindelnæsen bedre end 0,015 mm
- Spindelholder Camlock DIN ISO 702-2 nr. 6
- Ledeskruedæksel
- Præcisivt bearbejdet slæde
- Alle føringer kan justeres ved hjælp af kilelister
- Højre/venstre rotation på lejebundslæden kan omskiftes via omskifterspindel
- Tokanals sikkerhedselektronik
- Centralsmøring i lejebundslæden
- Øvre slædes justeringsområde ± 90
- Hovedspindel kører i oliebad
- Letløbende tandhjul, hærdede og slebne med 2 justerbare præcisionskoniske rullelejer
- Omskifter med livscyklusberegning, testet i henhold til EN ISO 13849
- Alle metriske stigninger i området fra 0,2 til 14 mm/omdr. og alle tommegevind i området fra 72 - 2 gevind pr. tomme kan justeres uden at udskifte skiftegearene ved hjælp af omskifterhåndtaget i betjeningspanelet
- Håndhjul med justerbar finskalering 0,04 / 0,02 mm
- Sikkerhedshåndhjul med frakoblingsfunktion i henhold til EN23125 i X- og Z-aksen
- Stærkt ribbet prismebund, induktionshærdet og præcisionsslebet af gråt støbejern
- Kølevæskesystem med separat kølevæsketank med niveauindikator og olieudskiller; nem og fuldstændig tømning og rengøring i henhold til DIN
- Underkonstruktion og maskinbund støbt i ét stykke af Meehanite støbejern
- Nødstopanordning med fodbetjening
- Firdobbelt stålholder
Dimensioner og vægte
Længde (produkt) ca. 2440 mm
Bredde/dybde (produkt) ca. 915 mm
Højde (produkt) ca. 1375 mm
Nettovægt ca. 1340 kg
Arbejdsområder
Centerhøjde 210 mm
Afstand mellem center 1500 mm
Svingdiameter over maskinbund 420 mm
Svingdiameter i bundbro 590 mm
Svingdiameter over høvleslæde 250 mm
Drejelængde i bundbro 260 mm
Bundbredde 250 mm
Hastighedsområde
Antal gear 16
Hastighedsområde 45 – 1800 min-1
Elektriske data
Drivmotoreffekt 4,5 kW
Forsyningsspænding 400 V
Netfrekvens 50 Hz
Samlet nominel værdi 4,6 kW
Kølesystem, smøremiddel
Kølesystem, kølevæskepumpeeffekt 100 W
Spindel
Spindelspændepatron Camlock DIN ISO 702-2 nr. 6
Spindelboring 52 mm
Værktøjsholder maks.
Spændepatronhøjde 20mm
Spindelkegle MT 6
Pinoldok
Pinoldokspænde MT 4
Pinoldoks pinolslaglængde 120mm
Pinoldoks pinoldiameter 50mm
Gevindstigninger
Metrisk stigning 0,2 – 14mm/omdr.
Antal metriske stigninger 39
Imperial stigning 72 – 2 Gg/1"
Antal imperial stigninger 45
Diametrisk stigning 8 – 44
Antal diametrale stigninger 21
Modulær gevindstigning 0,3 – 3,5mm/omdr.
Antal modulære gevindstigninger 18
Vandrergang
Vandrergang øvre slæde 140mm
Vandring tværslæde 230mm
Vandrergang slædesaddel 1280mm
Fremføring
Langsgående fremføringsområde 0,05 – 1,7mm/omdr.
Antal langsgående fremføringer 17
Flad fremføringsområde 0,025 – 0,85mm/omdr.
Antal flade fremføringer 17
Bemærk
Det viste produkt kan afvige alt efter konfiguration af udstyr og tekniske detaljer. Vær opmærksom på leveringsomfang og produktbeskrivelse.
Tilbehør medfølger kun, hvis det er anført i leveringsomfanget
