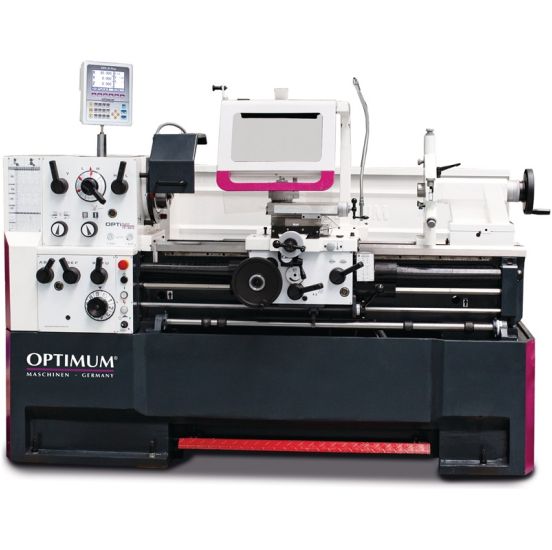

Fjernlager
- Hærdet og slebet Z-akseføring
- Garanteret koncentricitet af spindelnæsen ≤ 0,015 mm
- Aksler, hjul og hovedspindel kører i et oliebad
- Ledeskruedæksel
- Præcisivt bearbejdet slæde
- Alle føringer kan justeres ved hjælp af gibbe
- Mekanisk langsgående tilspændingsafbrydelse af bundslæden med fire justerbare excentriske hjul
- Højre/venstre rotation på bundslæden kan omskiftes via omskifterspindel
- Tokanals sikkerhedselektronik
- Centralsmøring i bundslæden
- Øvre slædes justeringsområde ± 90
- Letløbende tandhjul, hærdede og slebne, monteret på 2 justerbare præcisionskoniske rullelejer
- Afbryder med livscyklusberegning, testet i henhold til EN ISO 13849
- Stor spånbeskyttelse med integreret LED-maskinlampe
- Håndhjul med justerbar finskalering 0,04 / 0,02 mm
- Sikkerhedshåndhjul med frakoblingsfunktion i henhold til EN23125 i X- og Z-akserne
- Højhastighedsgearkasse i lukket design, tandhjul og aksler hærdede og slebne, kører i en Oliebad i præcisionslejer
- Skala for gevindur justerbar
- Pinoldokke til konisk drejning justerbar ± 10 mm
- Pinoldokkepinol og håndhjul med justerbar finskala 0,025 mm
- Hurtig, nem og værktøjsfri justering af pinoldokken ved hjælp af en klemmearm
- Kabelføring via energikæde
- Stærkt ribbet prismebund, induktionshærdet og præcisionsslebet af gråt støbejern
- Kølevæskeanordning med separat kølevæsketank med niveauindikator og olieudskiller; nem og fuldstændig tømning og rengøring i henhold til DIN
- Nødstopanordning med fodbetjening
Dimensioner og vægte
Længde (produkt) ca. 3265 mm
Bredde/dybde (produkt) ca. 1065 mm
Højde (produkt) ca. 1550 mm
Nettovægt ca. 1965 kg
Arbejdsområder
Centerhøjde 230 mm
Afstand mellem center 2060 mm
Svingdiameter over maskinbund 460 mm
Svingdiameter i bundbro 690 mm
Svingdiameter over høvleslæde 270 mm
Drejelængde i bundbro 240 mm
Bundbredde 300 mm
Hastighedsområde
Antal gear 12 Hastighedsområde 25 – 2000 min¯¹
Elektriske data
Drivmotoreffekt 5,5 kW
Forsyningsspænding 400 V
Netfrekvens 50 Hz
Samlet nominel værdi 5,8 kW
Kølesystem, smøremiddel
Kølesystem, kølevæskepumpeeffekt 125 W
Spindel
Spindelspændepatron Camlock DIN ISO 702-2 nr. 6
Spindelboring 58 mm
Værktøjsholder maks.
Spændepatronhøjde25mm Spindelkegle MT 6
Pinoldok
Pinoldokspænde MT 4
Pinoldoks pinolslaglængde 130mm
Pinoldoks pinoldiameter 60mm
Gevindstigninger
Metrisk stigning 0,1 – 14mm/omdr.
Antal metriske stigninger 41
Imperial stigning 112 – 2Gg/1"
Antal imperial stigninger41
Diametrisk stigning 4 – 112 DPI
Antal diametrale stigninger 50
Modulær gevindstigning 0,1 – 7mm/omdr.
Antal modulære gevindstigninger34
Vandringsvej
Vandringsvej øvre slæde 125mm
Vandring tværslæde 285mm
Vandringsvognssadel 1805mm
Fremføring
Langsgående fremføringsområde 0,031 – 1,7mm/omdr.
Antal langsgående fremføringer 42
Flad fremføringsområde 0,014 – 0,784mm/omdr.
Antal flade fremføringer 42
Bemærk
Det viste produkt kan afvige alt efter konfiguration af udstyr og tekniske detaljer. Vær opmærksom på leveringsomfang og produktbeskrivelse.
Tilbehør medfølger kun, hvis det er anført i leveringsomfanget
