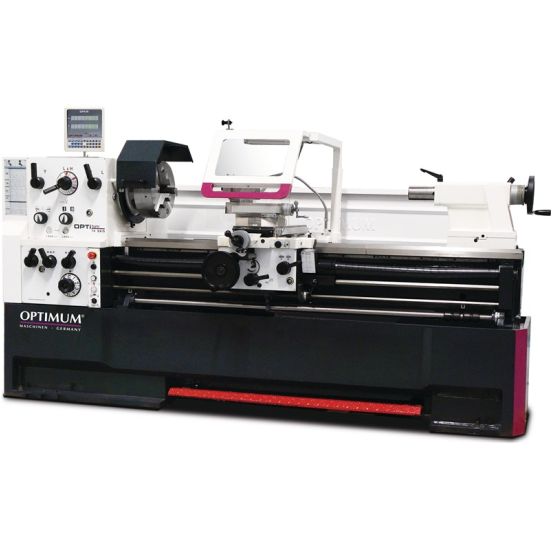

Fjernlager
- Hærdet og slebet Z-akseføring
- Garanteret koncentricitet af spindelnæsen ≤ 0,015 mm
- Spindelholder Camlock DIN ISO 702-2 nr. 8
- Ledeskruedæksel
- Præcisivt bearbejdet slæde
- Alle føringer kan justeres ved hjælp af gibs
- Højre/venstre rotation på lejet kan omskiftes via omskifterspindel
- Tokanals sikkerhedselektronik
- Centralsmøring i lejet
- Øvre slædejusteringsområde ± 90
- Hovedspindel kører i oliebad
- Aksler og hjul kører i oliebad
- Tandhjul letløbende, hærdede, slebne og monteret med 2 justerbare præcisionskoniske rullelejer
- Afbryder med livscyklusberegning, testet i henhold til EN ISO 13849
- Håndhjul med justerbar finskalering 0,04 / 0,02 mm
- Sikkerhedshåndhjul med frakoblingsfunktion i henhold til EN23125 i X- og Z-akserne
- Tandhjul og aksler hærdede og slebne, kører i et oliebad i præcisionslejer
- Overskueligt arrangeret vælgergreb til omskiftning af Fremføringshastigheder
- Lukket design af højhastighedsfremføringsgearkassen
- Nødstop-slagafbryder, motorbeskyttelsesafbryder, låsbar hovedafbryder
- Nødstopanordning med fodbetjening
- Pinol til konisk drejning ± 10 mm justerbar
- Pinol og håndhjul til pinol med justerbar finskalering 0,025 mm. Hurtig, nem og værktøjsfri justering ved hjælp af spændegreb
- Energikæde til skånsom kabel- og slangeføring
- Stærkt ribbet prismebund, induktionshærdet og præcisionsslebet af gråt støbejern
- Kølevæskeanordning med separat kølevæsketank med niveauindikator og olieudskiller; Nem og fuldstændig tømning og rengøring i overensstemmelse med DIN
- Justerbar skala for gevindmåleren
Mål og vægt
Længde (produkt) ca. 2950 mm
Bredde/dybde (produkt) ca. 1150 mm
Højde (produkt) ca. 1650 mm
Nettovægt ca. 2300 kg
Arbejdsområder
Centerhøjde 280 mm
Afstand mellem center 1420 mm
Svingdiameter over maskinbund 560 mm
Svingdiameter i bundbro 790 mm
Svingdiameter over høvleslæde 355 mm
Drejelængde i bundbro 170 mm
Bundbredde 350 mm
Hastighedsområde
Antal gear 12
Hastighedsområde 25 – 1600 min¯¹
Elektriske data
Drivmotoreffekt 7,5 kW
Forsyningsspænding 400 V
Netfrekvens 50 Hz
Samlet nominel værdi 8,5 kW
Kølesystem, smøremiddel
Kølesystem, kølevæskepumpeeffekt 125 W
Spindel
Spindelspændepatron Camlock DIN ISO 702-2 Nr. 8
Spindelboring80 mm
Værktøjsholder maks. spændepatronhøjde25 mm
SpindelkegleMT 7
Pinoldok
Pinoldok spændepatronMK 5 Pinoldok pinolslaglængde180 mm
Pinoldok pinoldiameter75 mm
Gevindstigninger
Metrisk stigning0,2 – 14 mm/omdr.
Antal metriske stigninger 47
Imperial stigning112 – 2"
Antal imperial stigninger 60
Diametrisk stigning4 – 112 DPI
Antal diametrale stigninger 50
Modulær gevindstigning0,1 – 7 mm/omdr.
Antal modulære gevindstigninger 34
Vandringsvej
Vandringsvej øvre slæde130 mm
Vandring tværslæde316 mm
Vandringsslædesaddel1210 mm
Fremføring
Langsgående fremføringsområde 0,059 – 1,646 mm/omdr.
Antal langsgående fremføringer 35
Flad fremføringsområde 0,020 – 0,573 mm/omdr.
Antal flade fremføringer 35
Bemærk
Det viste produkt kan afvige alt efter konfiguration af udstyr og tekniske detaljer. Vær opmærksom på leveringsomfang og produktbeskrivelse.
Tilbehør medfølger kun, hvis det er anført i leveringsomfanget
