Beskrivelse

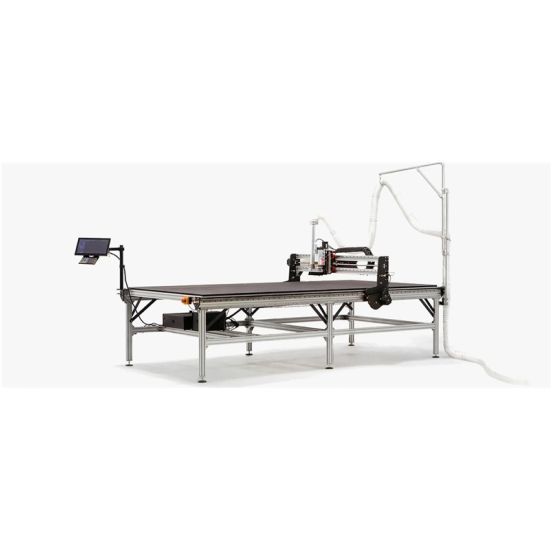

Fab er en storformat CNC-fræsemaskine designet til at fræse komplette paneler og øge din produktion. Denne pakke indeholder en række vigtige tilbehørsdele for at få din maskine i gang.
Inkluderet
- En Fab CNC-maskine i sættet, udstyret med en High-Z og en VFD 2200W softwarestyret spindel
- En 13,3" kapacitiv berøringsskærm med et trådløst Bluetooth-tastatur
- Et komplet støvopsamlingssæt inklusive en støvsko, en stålrørsstruktur, en elektrostatisk slange og alle nødvendige stik.
- Et sort MDF spoilerboard-sæt
- Et professionelt endefræsersæt fra Fraiser Tools
Ikke inkluderet
- Et vakuumbord til fastgørelse af emne
- Et sikkerhedsskab (ikke kompatibelt med dette sæt)
| Ydeevne | |
|---|---|
| Positioneringsnøjagtighed | ± 50 µm / 300 mm |
| Skærenøjagtighed | 0,1 mm (denne værdi afhænger i høj grad af værktøj og skæreparametre valgt af operatøren) |
| Maks. bevægelseshastighed | 20.000 mm/min |
| Typiske skæreparametre | I blødt træ med en 6 mm 3-skærs hårdmetalfræser: Fremføring: 7000 mm/min Skæredybde: 5 mm Spindelhastighed: 20.000 omdr./min |
| Kompatibel spindel | VFD 2,2 kW luftkølet Hastighed fra 5.000 til 24.000 omdr./min Computerstyret ER20 spændetænger |
| Strømforbrug | 1x 230VAC (maks. effekt: 3,5 kW med spindel, +0,55 kW med støvudsugning) |
| Mekanik | |
| Struktur | Stålplader (8 & 10 mm) Aluminiumsprofiler (30x60 mm & 60x60 mm) |
| Lineært styresystem | Dobbelt prismeskinne HGR20 |
| Drivsystem | X- og Z-akse: Kuglespindler 16 mm ±50 µm / 300 mm (C7) Y-akse: Mod 2 tandstang og tandhjul ±26 µm / 1000 mm (DIN5 / Q5) |
| Elektronik | |
| Motorer | Nema34, 6 A, 4,5 Nm (X & Y) Nema23, 5 A, 2,2 Nm (Z) |
| Motordrivere | 32-bit DSP 72 VDC 8,4 A Mikrostepping 1/32 Tomgangsstrømstyring Hastighedsudjævningskoefficient (acceleration/deceleration) |
| Indbygget computer | Raspberry Pi 4 – 2 GB RAM |
| Porte | 3 USB-porte 1 Ethernet-port 1 HDMI-port |
| Stikforbindelser | Motorer og sensorer – Neutrik XLR Indgange/Udgange – GX12 |
| Interfaceenhed | 13,3" TFT IPS kapacitiv touchskærm Specialudviklet Bluetooth-tastatur |
| Forbindelse | WiFi (2.4 GHz og 5.0 GHz IEEE 802.11ac) Bluetooth (5.0) Gigabit Ethernet |
| Grænseafbrydere | Induktive sensorer (6 stk.) |
| Værktøjslængdesensor | Touch plate med krokodillenæb |
| Controller | PlanetCNC Mk3/4 |
| Styringssoftware | |
| PlanetCNC TNGv2 | Indbygget G-kode generator/editor Visualisering af værktøjsbaner Import af værktøjsbaner fra 2D-filer (dxf, png, ...) Avanceret bevægelsesinterpolation Simuleringstilstand Manuel dataindtastning (MDI) Automatisk homing og portaljustering Automatisk værktøjslængdemåling og probing Justering af feed & speed Tilpasningsvisning, scripts og M-koder |
| CAM-kompatibilitet | Kompatibel med al CAM-software på markedet (anbefaler Fusion 360) |
| Sikkerhed | |
| Spindel | Styrede spindler stopper automatisk, når nødstop aktiveres, eller når et fræseprogram afsluttes. Dette minimerer den tid, hvor en skarp fræser roterer. |
