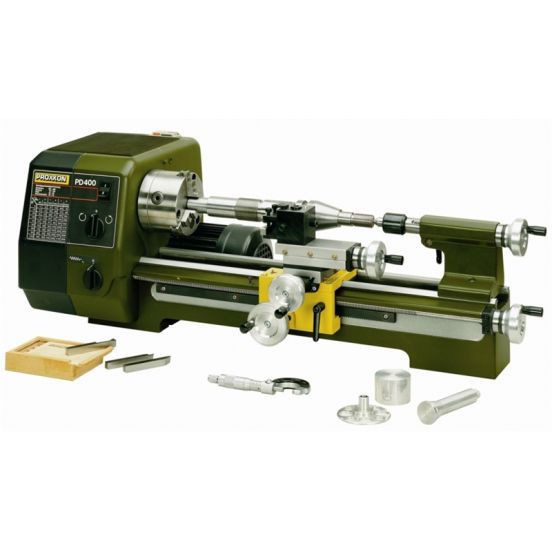

Proxxon Drejebænk PD 400 er et system, der med sin stor alsidighed og med sine kæmpe udbygningsmuligheder, der gør serien komplet.
I denne størrelsesorden findes der intet sammenlignelig produktserie i hele verden. Til plan-, længde-, kegle- og uddrejning, skæring af udvendige og indvendige gevind, noter etc.
I denne størrelsesorden findes der intet sammenlignelig produktserie i hele verden. Til plan-, længde-, kegle- og uddrejning, skæring af udvendige og indvendige gevind, noter etc.
Maskinen er ideel til bearbejdning af stål, blødmetal (aluminium, messing). Den opnår et svingningsfrit arbejde også ved højeste belastning. Til maskinen tilbydes et bredt sortiment af tilbehør.
Fræset pasflade på maskinvangen til fræseindretning PF 400 (med gevindboring).
Arbejdslængde 400 mm.
Arbejdshøjde 85 mm.
Maksimal emnediameter over support 116 mm.
Tværribbet maskinvange af højkvalitets gråstøbejern med slebet •bredsporet• prismeføring Overdimensionel hovedspindel med 2 indstillelige koniske rullelejer og
optagelse af MK 3 ved patronen.
Spindelgennemløbsåbning 20,5 mm.
Omløbsnøjagtighed uden patron 5/1.000 mm.
Præcisions 3-kæbepatron med Ø 100 mm.
6 forskellige omløbstal ved omlægning af trækremme:
Trin 1: 80 / 330 / 1.400 o/min. Trin 2: 160 / 660 / 2.800 o/min.
Motor med 550 Watt afgivende effekt.
Let håndterlige drejehjul (2-delte).
Handy justeringshjul (2-delt) med justerbar 0-stilling.
Til tværslæde og forsætterslæde: 1 delstreg = 0,025 mm. 1 o= 1,0 mm.
Til pinoldok og styrespindel: 1 delstreg = 0,05 mm. 1 o = 1,5 mm.
Valgfri automatisk fremføring (0,07 eller 0,14 mm/o).
Integreret gevindskæreindretning til venstre- og højregevind med vekselhjul
for 19 forskellige stigninger (metrisk): +
0,2 - 0,25 • 0,3 • 0.35 • 0.4 • 0,45 • 0,5 • 0,6• 0,7 • 0,75 • 0,8 • 0,9 • 1,0 • 1,25 •
1,50 • 1,75 • 2,0 • 2,5 • 3,0 mm.
Også til tommegevind fra 10 • 48 gevind.
Incl. medløbende konusspids med MK 2 og 10 mm tandkransborepatron
(MK 2 og B 12 pasning).
Styrespindel med trapezgevind 12 x 1,5.
Indstillelig tværsnit. 85 mm.
Incl. overslæde (52 mm vandring) drejelig til kegledrejning.
Gradindstilling op til 45°.
Pinoldok med optagelse for MK 2.
Kan udkøres til 40 mm.
Ø 24 mm. med skala.
Maskinstørrelse ca. L 900 x D 400 x H 300 mm
Vægt ca. 45 kg.
Bemærk
Det viste produkt kan afvige alt efter konfiguration af udstyr og tekniske detaljer. Vær opmærksom på leveringsomfang og produktbeskrivelse.
Tilbehør medfølger kun, hvis det er anført i leveringsomfanget
